只需三分钟！带你一文看懂，装饰砂浆泛碱的原因及处理措施！

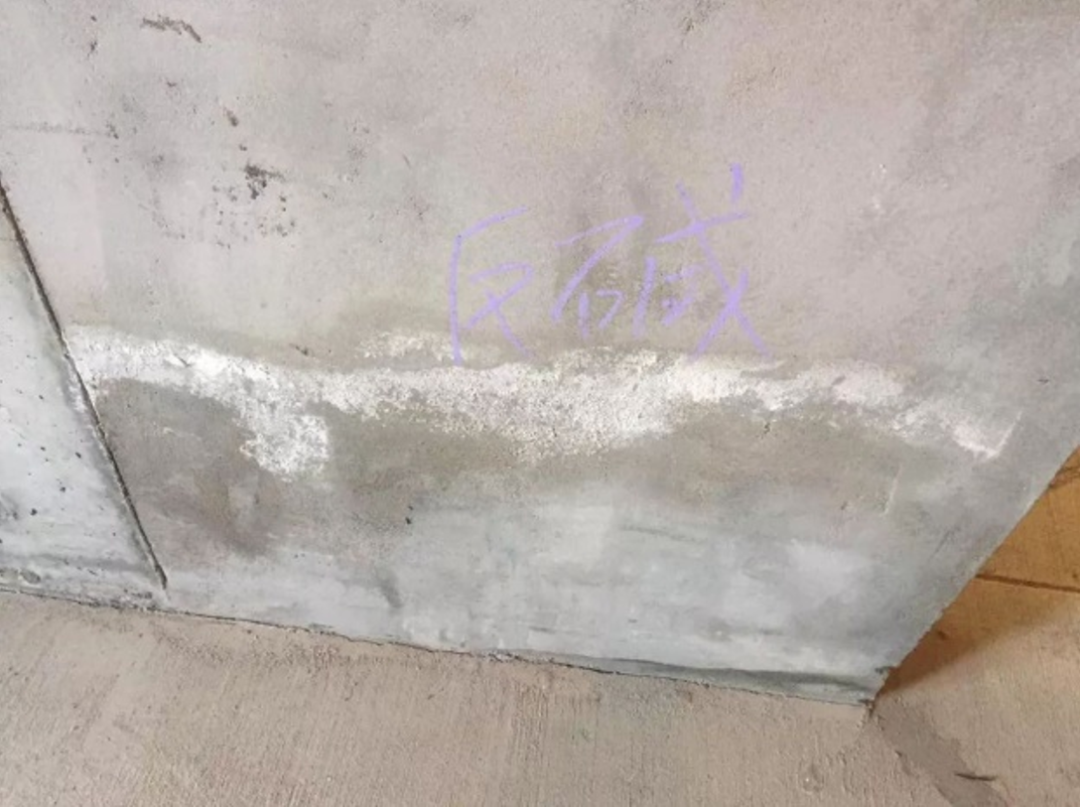

水泥中硅酸盐熟料中含有大量的 CaO，另外熟料中的硅酸三钙、硅酸二钙与水生成水化硅酸钙凝胶的同时，析出大量氢氧化钙晶体。氢氧化钙晶体溶于水，这些离子随水分蒸发，通过毛细孔作用迁移渗透到材料表面，与空气中的CO2反应，生成白色的碳酸钙沉淀，导致材料表面泛白。

水泥中的存在强碱性氧化物并可溶，与水反应生成可溶性强碱如 NaOH、KOH，随着水分迁移到材料表面，再与空气中的CO2作用，则生成 Na2CO3、K2CO3，随着水分蒸发而产生泛碱。

环境温度、空气湿度和风也有很大的影响。当温度低，空气湿度大且有风时，泛碱出现的几率较大。现场施工时，如果在材料内部水分就发生蒸发，可溶性化合物未来得及伴随水分蒸发带出表面，而在材料内部析出，这样就降低了泛碱现象的出现。

相反，在温度较低的冬季，墙体的背阴面泛碱现象最为常见，这主要是因为这种环境下，水的蒸发速度变慢，可溶性化合物可以迁移到砂浆的表面，由于温度过低，水在砂浆表面产生冷凝。

另外如果建筑物长期在雨水的作用下，外界水分渗透到砂浆内部，内部残留的氢氧化钙，溶解在这些水中，当水分再次蒸发时，这部分氢氧化钙又在砂浆的表面析出，再次产生泛碱，也就是二次泛碱。

泛碱程度还与其孔结构密切相关，砂浆内部结构致密性高，孔隙率的降低，也能够降低砂浆的吸水量，这使得砂浆内的可溶性碱和盐析出通道减少，从而降低砂浆的泛碱。

合理地选择可再分散乳胶粉及配比，可以提高砂浆的密实度，降低砂浆孔隙率，吸水量也下降。

优先选用高铝水泥，高铝水泥相比于硅酸盐水泥，其主要矿物是低碱性氯酸钙，水化时不析出游离氢氧化钙，而且钙矾石能均匀分布在混凝土孔隙中。高铝水泥水化生成氢氧化铝凝胶，结构致密，抗渗透性好。

掺入适量石膏，水泥水化后的产物水化铝酸钙与硫酸根离子反应生成的钙矾石能起到补偿收缩，提高密实度，降低孔隙率改善力性能的作用，同时水化生成的氢氧化铝凝胶填充空间。
